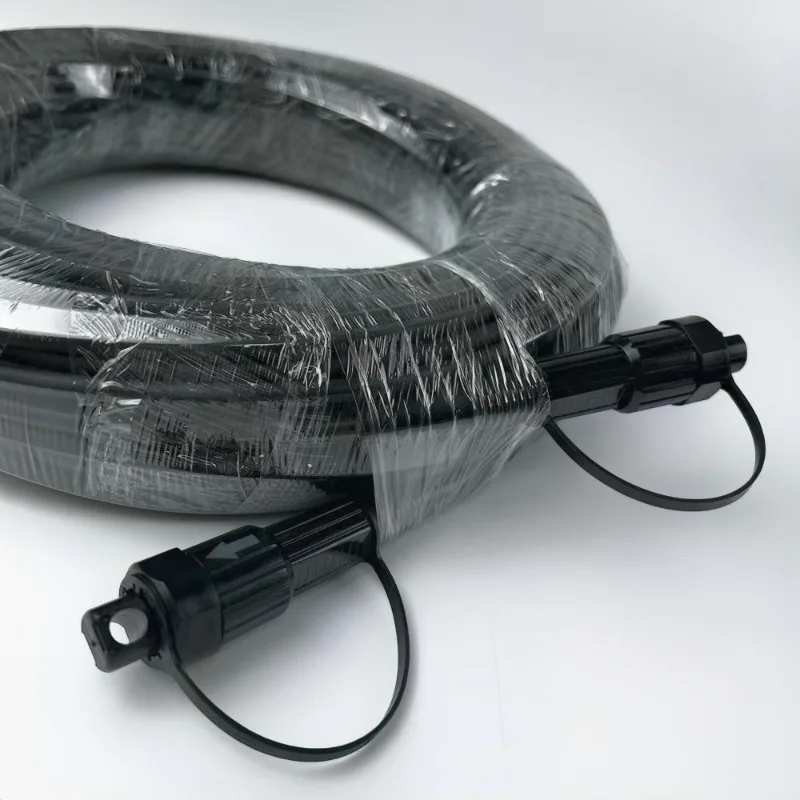

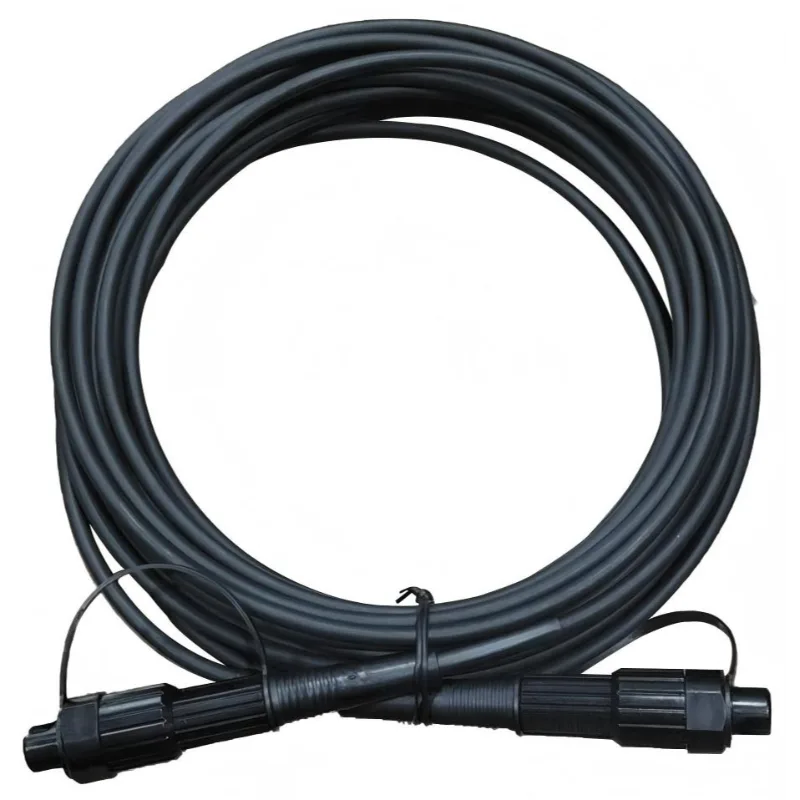

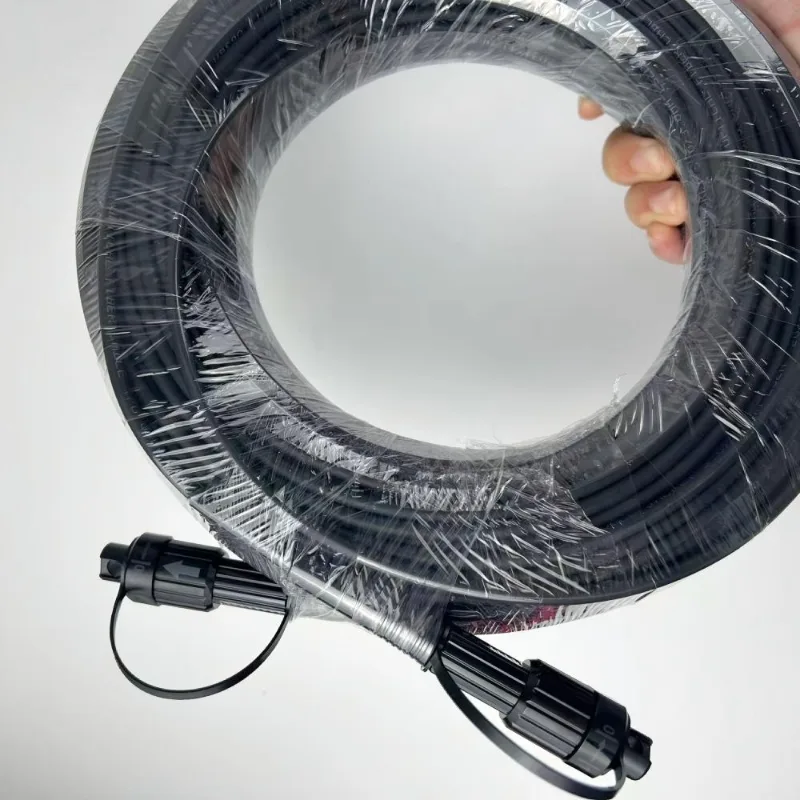

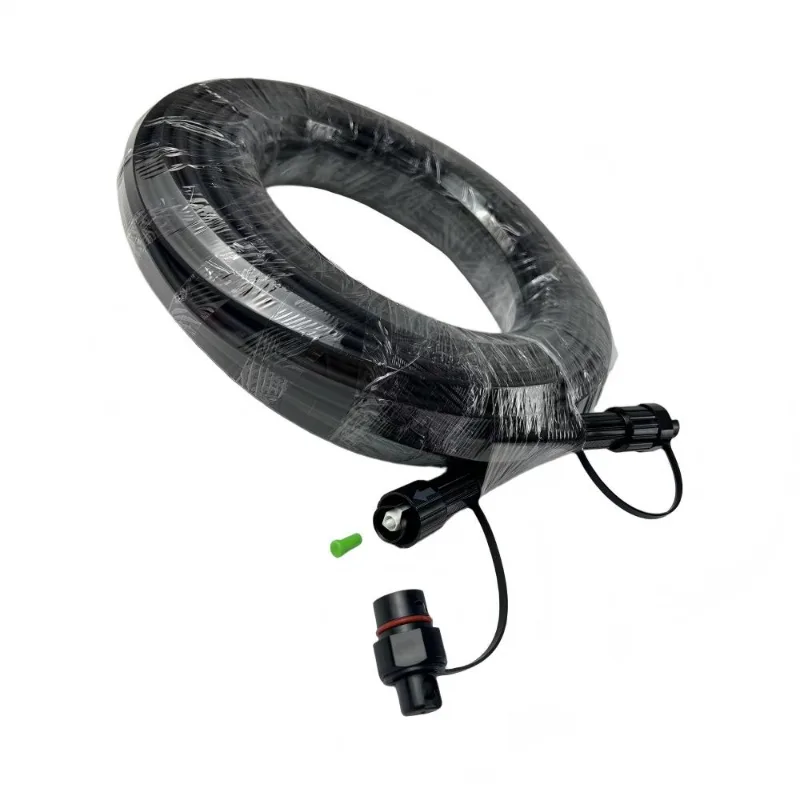

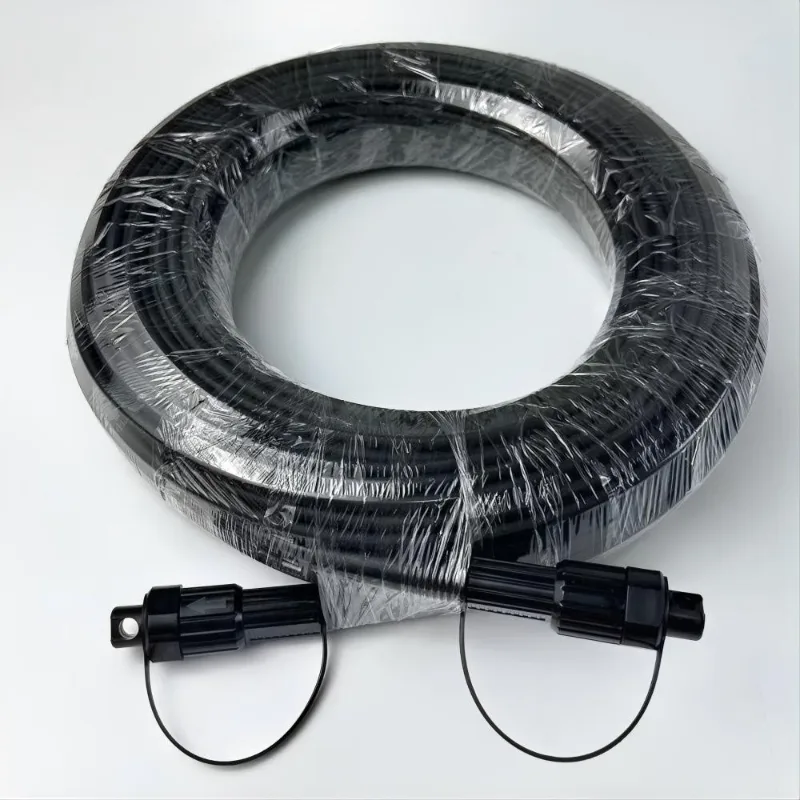

Vedenpitävä valmiiksi kytketty Patch Cord

Yuanyyn tehtaan Kiinasta tarjoama vedenpitävä valmiiksi kytketty Patch Cord. Esivalmistettu kenttäpää yksinkertaistaa paikan päällä tapahtuvaa päättämistä ilman epoksi- tai kuitukiillotusta. Tämä tekee kaapelista sopivan FTTH/FTTx-projekteihin, joissa asennusolosuhteet, reitityksen joustavuus ja johdonmukainen kentän päättäminen ovat tärkeitä.

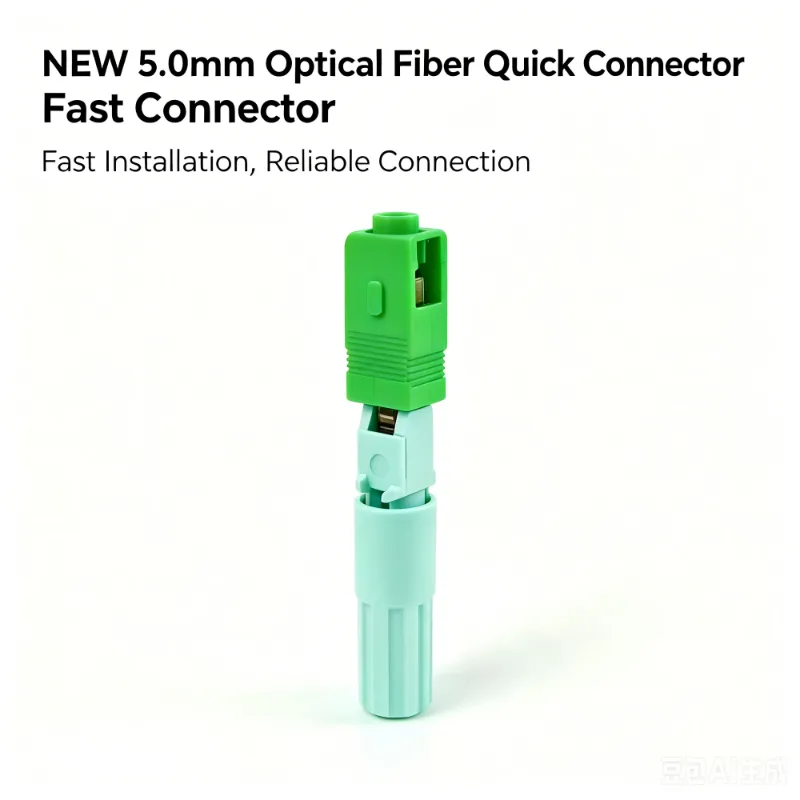

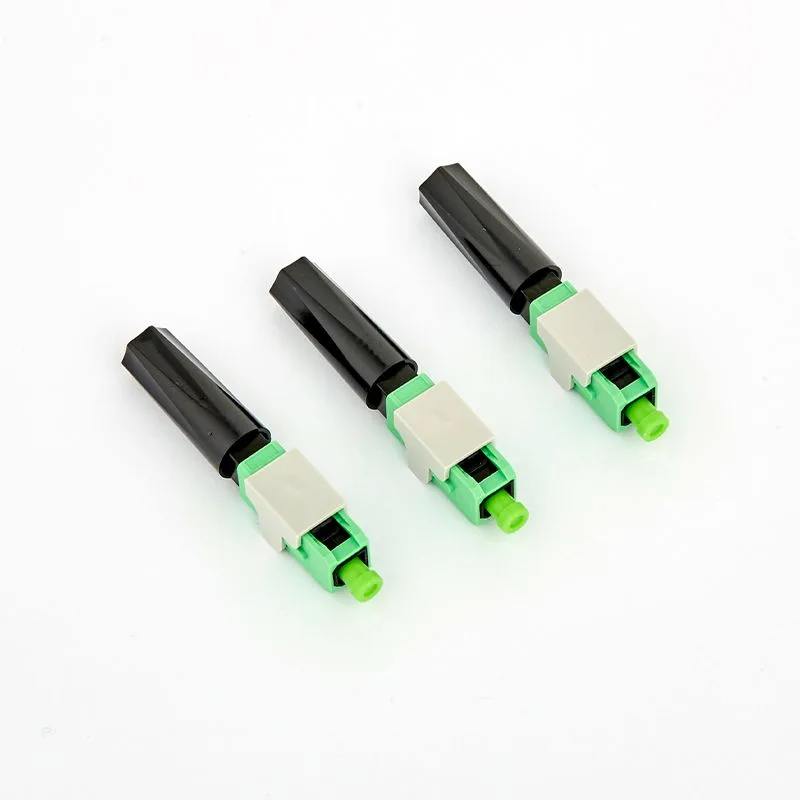

Järjestelmäintegraatio – Pariliitos 5,0 mm FTTH-pikaliittimellä

Kentän pää on erityisesti kuorittu 5,0 mm FTTH-pikaliitintä (mekaaninen jatkostyyppi) varten, joten asentajat voivat:

1. Katkaise sisäpuoli 2 minuutin kuluessa – ei epoksia, ei kiillotusta, ei uunia

2. Saavuta tyypillinen IL ≤ 0,25 dB päivitetyllä V-uralinjauksella

3. Säilytä joustavuus viimeisen metrin sisäreitityksessä

Käyttöönottoarkkitehtuuri

Ulkokaappi → Vedenpitävä esiliitetty liitäntäjohto (IP68-pää) → Siirtymälaatikko → 5,0 mm:n pikaliitin (kentänpää) → Sisäkäyttöinen ONU

Tehdaspäätteinen pää tarjoaa valmiin ulkoliitännän, kun taas kentällä valmisteltu pää mahdollistaa kaapelin sovittamisen sisäosaan todellisen asennusasetelman mukaan.

Kentän päättäminen sisältää yleensä vaipan irrotuksen, kuidun puhdistuksen, yhteensopivaan mekaaniseen liittimeen asettamisen ja liittimen tarkastuksen. Todellinen asennusaika riippuu liittimen suunnittelusta, asentajan kokemuksesta ja työpaikan olosuhteista.

Tärkeimmät ominaisuudet

Tekniset tiedot

Optinen ja mekaaninen suorituskyky

Kentän päättämisen työnkulku (5,0 mm:n FTTH-pikaliittimellä)

Kenttätyöntekijöiden mielestä tämän järjestelmän kanssa työskentely tuntuu kuin vedenpitävän esiliitetyn Patch Cord -johdon käsittely – jokainen yksityiskohta vähentää arvailua ja nopeuttaa käyttöönottoa, toisin kuin tavalliset pudotuskaapelit, joiden vuoksi asentajat kamppailevat epäjohdonmukaisten päätteiden kanssa.

Pääsovellukset

FTTH ja FTTx

Käytetään ulkopudotusosissa ja ulko-sisä-siirtymissä, joissa tarvitaan tiivistetty kuituliitäntä.

5G piensoluverkot

Soveltuu kuituliitäntöihin pienisoluisten kaappien, etälaitteiden ja muun ulkoisen viestintäinfrastruktuurin ympärillä.

CCTV ja ulkovalvonta

Tarjoaa suojatun kuituyhteyden valvontajärjestelmille, jotka asennetaan ulkotiloihin tai alttiisiin ympäristöihin.

Hätäverkon palauttaminen

Esiliitetyt kaapelikokoonpanot voivat yksinkertaistaa kenttävaihto- ja kunnostustöitä, joissa asennusaika ja liittimen johdonmukaisuus ovat tärkeitä.

Teolliset kuituverkot

Soveltuu kuituyhteyksiin ulkolaitteiden, kaappien ja sisätilojen ohjaus- tai viestintäjärjestelmien välillä.

Ilmasta haudattuun siirtymät

Kaapeli voidaan konfiguroida projekteihin, joissa yhdistyvät antenni-, ulko- ja sisäreititysvaatimukset.

Laadunvarmistus

Jokaiselle kokoonpanolle suoritetaan 100 % optinen testaus (IL/RL) ja IP68 paineistettu vuototestaus ennen toimitusta.

Yli 10 vuoden kokemuksella Waterproof Connector Patch Cord -johdon valmistajana, joka palvelee maailmanlaajuisia lentoyhtiöitä, ylläpitämme ISO 9001 -sertifioitua tuotantoa täydellä jäljitettävyydellä.

OEM-muokattu liitinkiillotustyypit, vaipan värit, lasermerkintä, mukautetut merkinnät ovat saatavilla tinkimättä asiakkaidemme odottamasta vedenpitävästä esiliitetyn Patch Cord -laatustandardista.

FAQ

Mitä kuitua käytetään vedenpitävässä esiliitetyssä Patch Cordissa?

Vakiokokoonpanossa käytetään yksimuotoista 9/125 μm G.657.A1 taivutukselle herkkää kuitua, joka soveltuu kuidun reitittämiseen, jossa vaaditaan alennettua taivutusherkkyyttä.

Mitä liittimiä on saatavilla?

Tehdaspäätetty ulkopää voidaan konfiguroida SC-, LC- tai FC-liittimillä projektin tarpeesta riippuen.

Sopiiko liitin ulkokäyttöön?

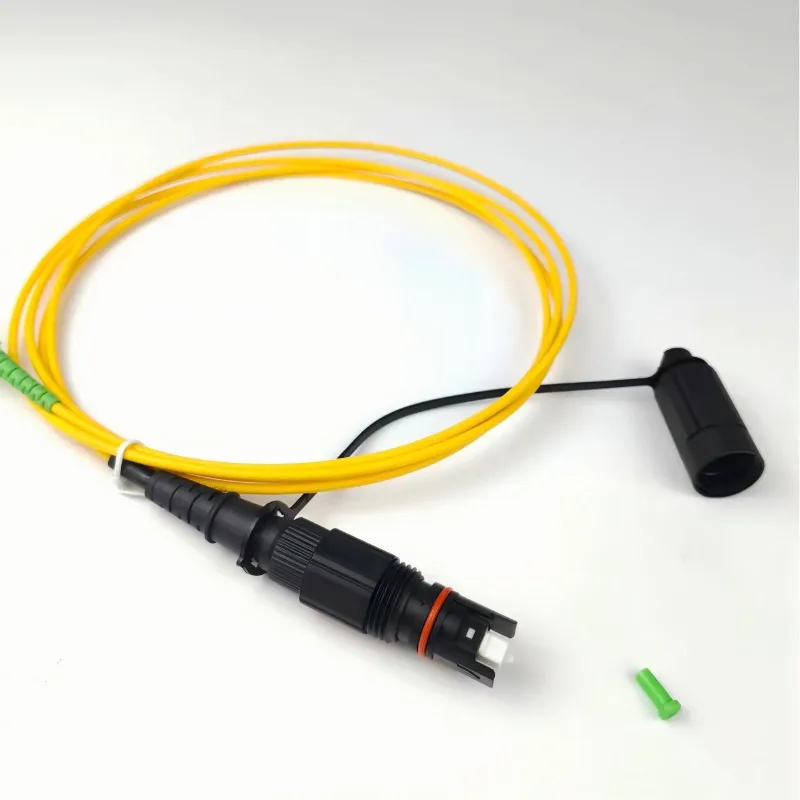

Ulkoliitin on saatavana IP68-luokitellussa suljetussa kokoonpanossa sovelluksiin, jotka vaativat suojausta vedeltä ja pölyltä pääsyltä.

Voidaanko kaapeli päätellä paikan päällä?

Kyllä. Kentällä valmisteltu pää on suunniteltu käytettäväksi yhteensopivan 5,0 mm:n FTTH-pikaliittimen kanssa. Liittimen yhteensopivuus tulee varmistaa ennen asennusta.

Minkä pituisia kaapeleita on saatavilla?

Yleisiä pituuksia ovat 10 m, 20 m, 30 m, 50 m ja 100 m. Mukautettuja pituuksia voidaan toimittaa 500 metriin asti kaapeli- ja liitinvaatimuksista riippuen.

Millä lämpötila-alueella kaapeli voi toimia?

Määritetty käyttölämpötila-alue on -40°C - +85°C.

Voiko kaapelia muokata?

Kyllä. Projektista riippuen räätälöinti voi sisältää kaapelin pituuden, liittimen tyypin, kiillotustyypin, vaipan rakenteen, vaipan värin ja tuotemerkinnät.
