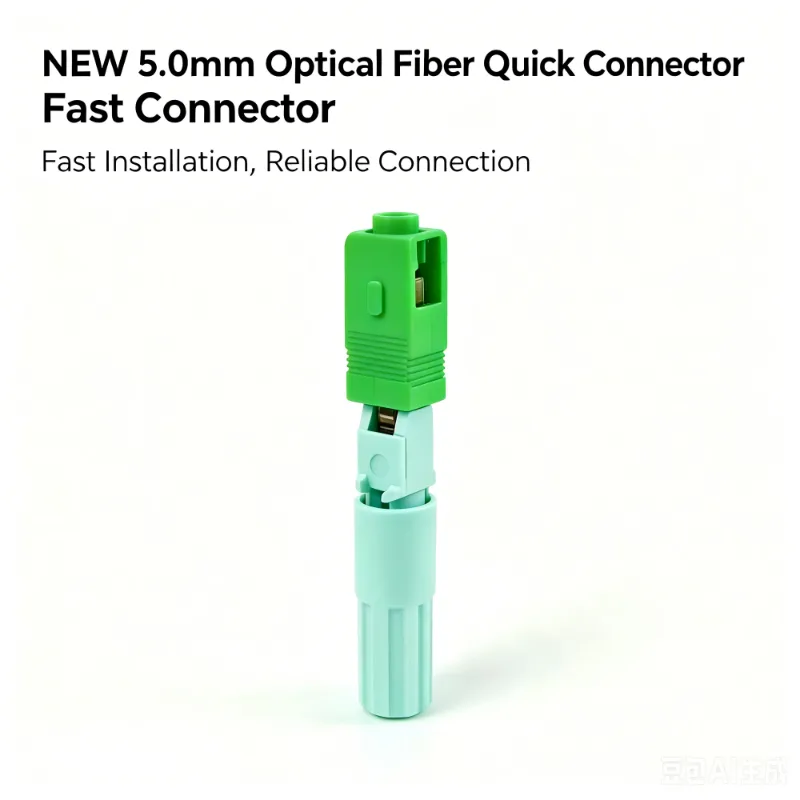

5,0 mm kaapelin pikaliitin

Ammattimaisena valmistajana Kiinasta Yuanyi haluaa tarjota sinulle 5,0 mm:n kuituoptisen pikaliittimen, joka on suunniteltu FTTH-liityntäverkkoihin ja ulkokäyttöön tarkoitettuihin kuituoptisiin asennuksiin, jotka edellyttävät tehokasta paikan päällä tapahtuvaa päätettä. Liittimessä on esikiillotettu holkki ja optimoitu sisäinen kohdistusrakenne, joka yksinkertaistaa päättämistä ja säilyttää tasaisen optisen yhteyden suorituskyvyn.

Tärkeimmät ominaisuudet

Fyysiset tiedot

Optinen suorituskyky

Mekaaniset ja ympäristötiedot

Pariliitos vedenpitävien esiliitettävien tuotteiden kanssa

Huomautus: Tämän yhdistelmän avulla asentajat voivat säilyttää vesitiiviin suojauksen tehtaalla suljetuissa osissa samalla, kun he käyttävät 5,0 mm:n kaapelin pikaliitintä (myös erinomainen FTTH-pikaliitin) lopulliseen sisä-/kenttäliittimeen.

Asennusohjeet

Nauha – Poista 5,0 mm:n ulkovaippa ja aramidilanka.

Clean & Cleave – Puhdista paljas kuitu ja leikkaa tarkasti (pituus 8–12 mm).

Aseta – Työnnä 5,0 mm:n kaapeli liittimen runkoon, kunnes kuitu saavuttaa pysäytyskohdan.

Puristin – Sulje kansi ja kiristä vedonpoistosuojus.

Testaa – Tarkista IL tehomittarilla tai OTDR:llä.

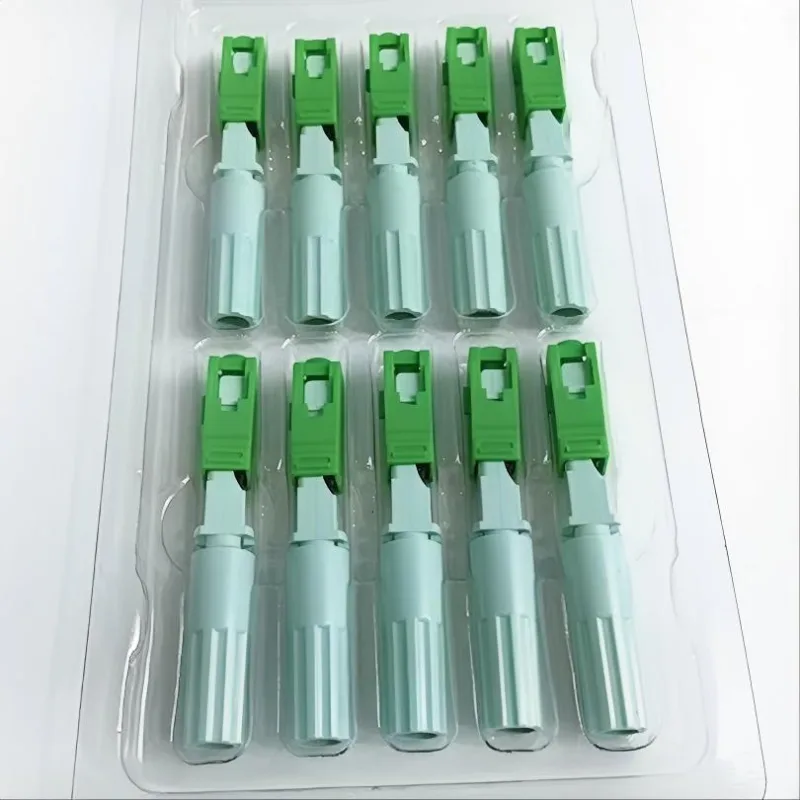

Pakkaus

Sovellukset

5,0 mm:n kuituoptinen pikaliitin soveltuu kuitukäyttö- ja huoltosovelluksiin, joissa käytetään yhteensopivaa 5,0 mm:n pyöreää pudotuskaapelia.

FTTH Last-Mile Networks

Käytetään pudotuskaapeleiden nopeaan päättämiseen asuin- ja kaupallisissa FTTH-liityntäverkoissa, erityisesti kun asennusnopeus on tärkeä.

Ulkokuidun päättäminen

Soveltuu ulkojakelupisteisiin, kuituliitinkoteloihin ja muihin liityntäverkkoihin, joissa tarvitaan kentällä asennettavia optisia liittimiä.

Ilma- ja maanalainen kuidun käyttöönotto

Voidaan käyttää siirtymäkohdissa antenni-, kanava- ja maakuitureittien välillä, joissa vaaditaan kentän päätettä.

Verkon korjaus ja huolto

Tarjoaa käytännöllisen vaihtoehdon vaihto- ja korjaustöihin, kun vaurioitunut tai juuri asennettu pudotuskaapeli on päätettävä paikan päällä.

Hybridin vedenpitävä kuitukäyttö

Liitintä voidaan käyttää yhdessä yhteensopivien IP68 esiliitettävien kuituoptisten tuotteiden kanssa, mikä mahdollistaa tehtaalla tiivistettyjen vedenpitävien osien yhdistämisen kentällä asennettuihin liitäntäpisteisiin.

FAQ

Mikä kaapeli on yhteensopiva tämän 5,0 mm:n pikaliittimen kanssa?

Liitin on suunniteltu 5,0 mm:n pyöreille yksikuituisille pudotuskaapeleille, joiden nimellisulkohalkaisija on 5,0 mm ±0,1 mm. Kaapelin rakenne ja kuitutyyppi tulee vahvistaa ennen tilaamista.

Sopiiko tämä liitin FTTH-asennukseen?

Kyllä. Liitin on suunniteltu FTTH-sovelluksiin, joihin kuuluu yhteensopivien 5,0 mm:n pudotuskaapeleiden kenttäpääte.

Vaatiiko liitin epoksia tai kiillotusta?

Pikaliitin käyttää esikiillotettua holkkia, ja se on suunniteltu välttämään tavanomaista kenttäepoksikovettumista ja liittimen manuaalista kiillotusta normaalin asennuksen aikana.

Mitä kuitutyyppiä se tukee?

Luettelo on tarkoitettu yksimuotoiselle 9/125 μm kuidulle, jonka toiminta-aallonpituusalue on 1310–1650 nm.

Voidaanko sitä käyttää vedenpitävien esiliitettyjen kuitutuotteiden kanssa?

Kyllä. Se on suunniteltu toimimaan yhteensopivien vedenpitävien esiliitettävien tuotteiden kanssa, mukaan lukien IP68-kokoonpanot, hybridi-FTTH-käyttöön.
