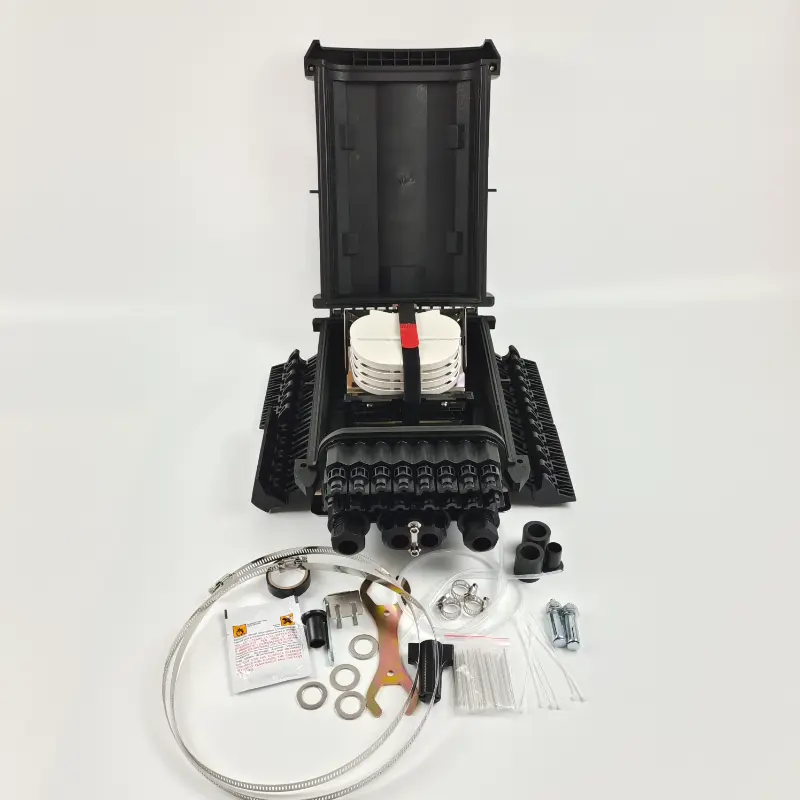

FTTH-kuituoptinen ATB-jakolaatikko

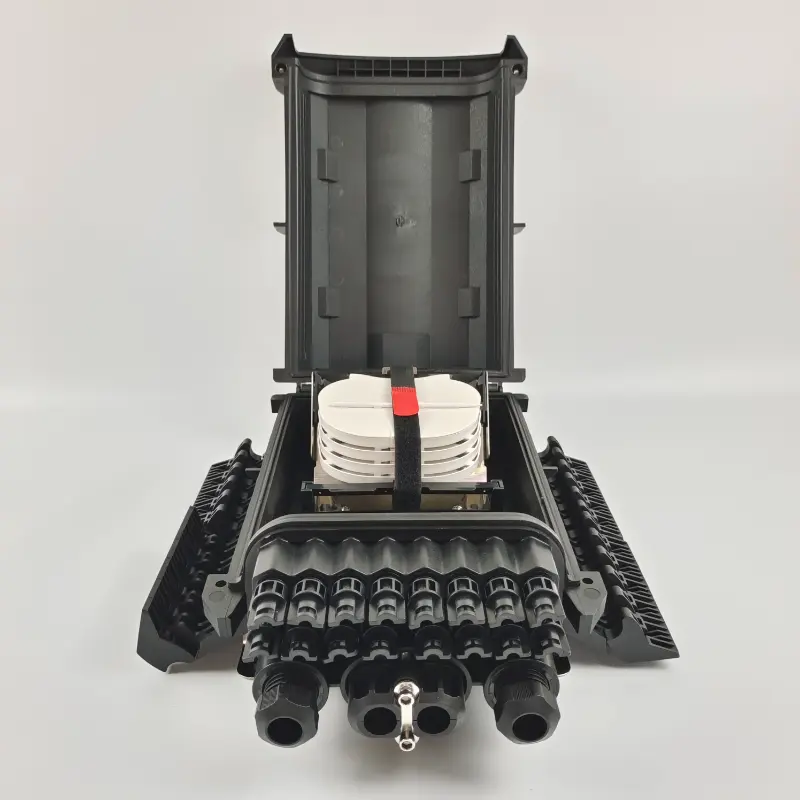

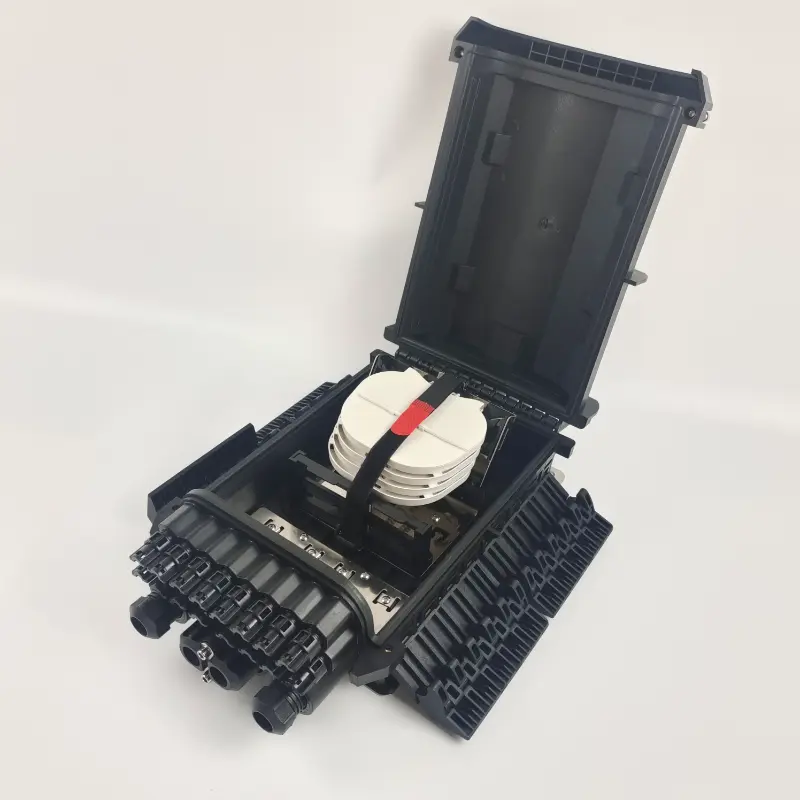

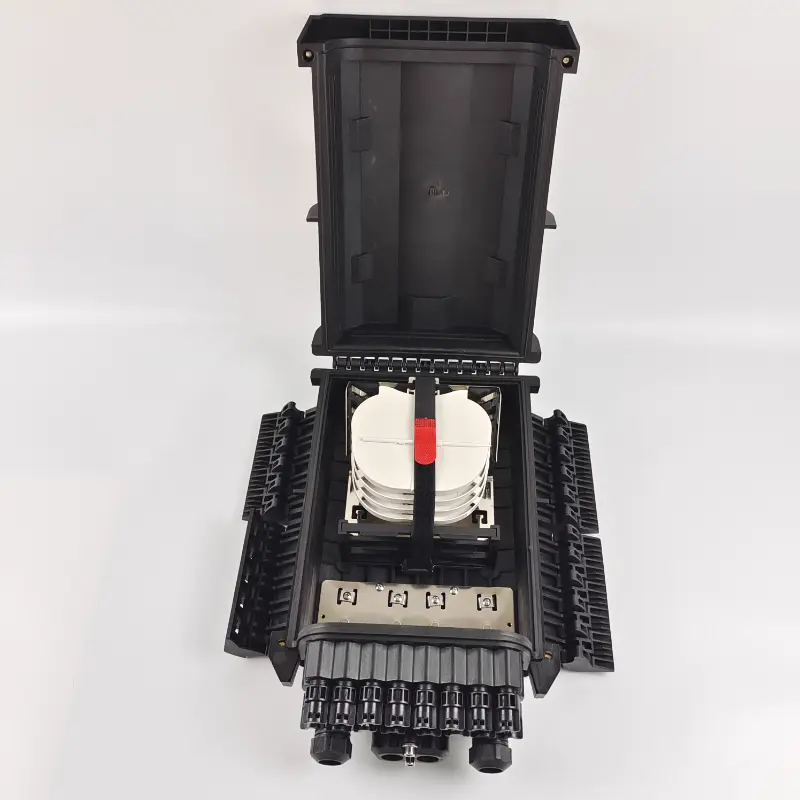

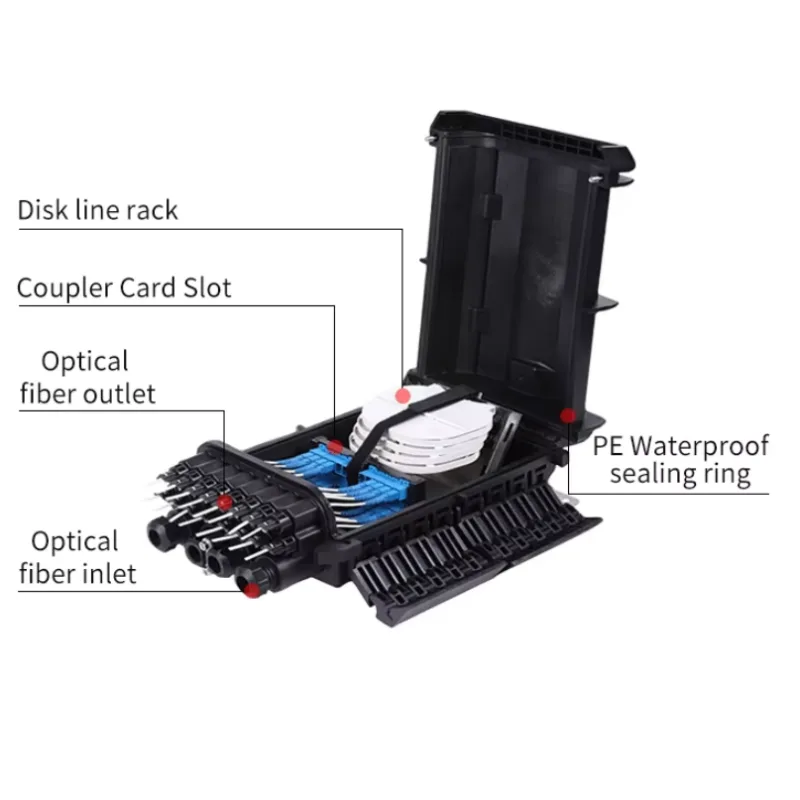

YY-H066 FTTH Fiber Optic ATB Distribution Box, jonka tarjoaa Yuanyi, ammattimainen valmistaja Kiinassa, on varustettu 4 kaapelin sisääntuloportilla ja 16 ulostuloportilla, ja se voi sisältää erilaisia ​​kuitukokoonpanoja, mukaan lukien 16, 24, 48 ja jopa 144 ydintä, sisäisestä alustasta ja kokoonpanosta riippuen. Vihkotyylinen jatkoslokero tarjoaa vähintään 40 mm:n taivutussäteen, mikä auttaa säilyttämään oikean kuitureitityksen ja vähentämään liiallisen taipumisen riskiä asennuksen ja huollon aikana.

Kotelo tukee myös yksittäistä kaapelin ja kuitujen hallintaa, jolloin teknikot voivat käyttää tiettyjä kuituja tai kaapeliosia häiritsemättä tarpeettomasti olemassa olevia yhteyksiä. Se on yhteensopiva yleisesti käytettyjen SC-, FC- ja LC-sovittimien kanssa, mikä tarjoaa joustavuutta erilaisille FTTH-verkkokokoonpanoille.

Tärkeimmät ominaisuudet

Tekniset tiedot

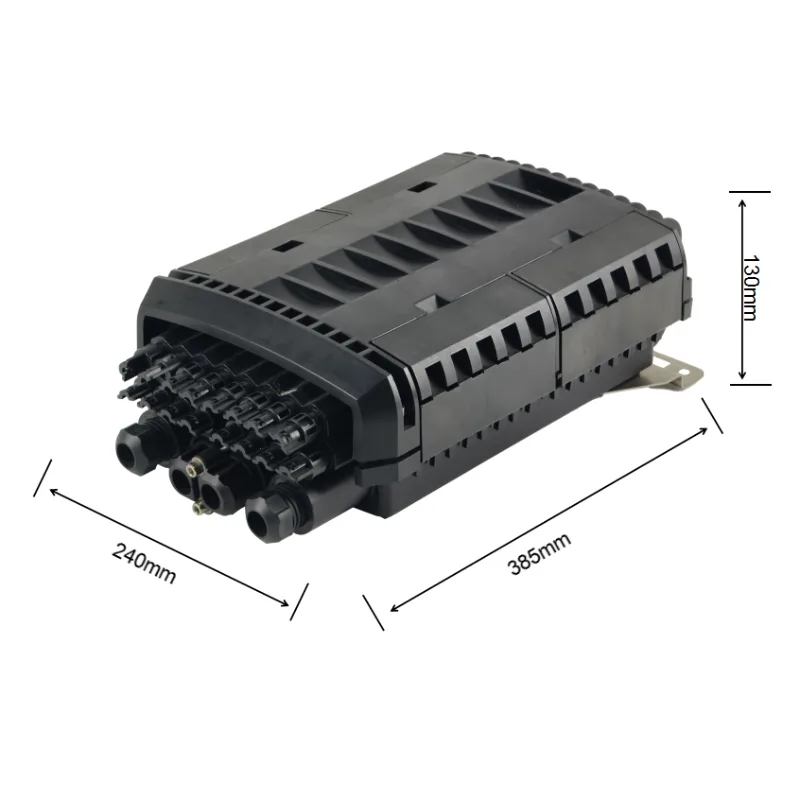

Kokonaismitta

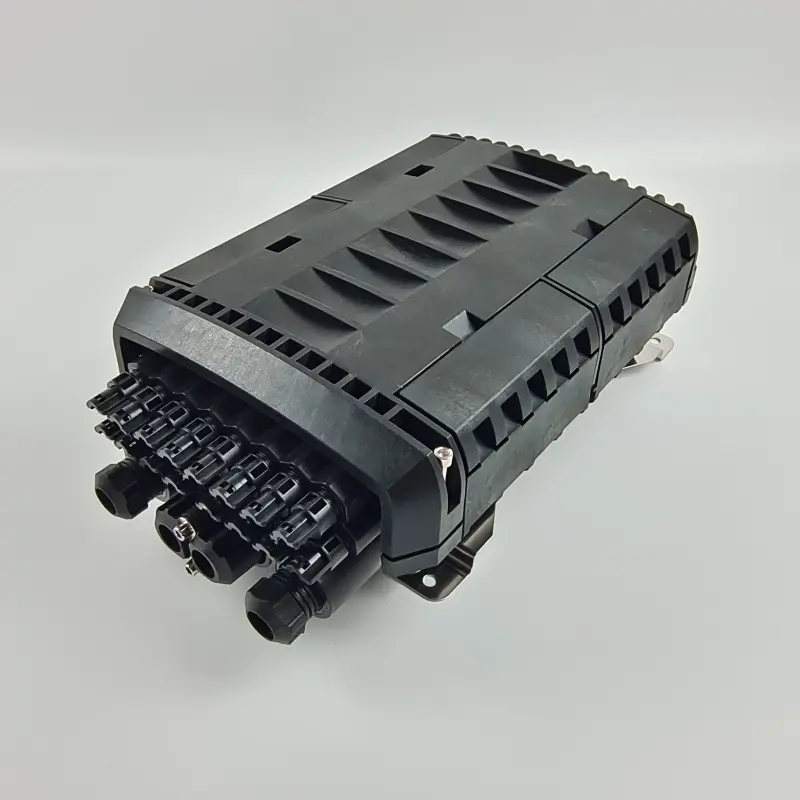

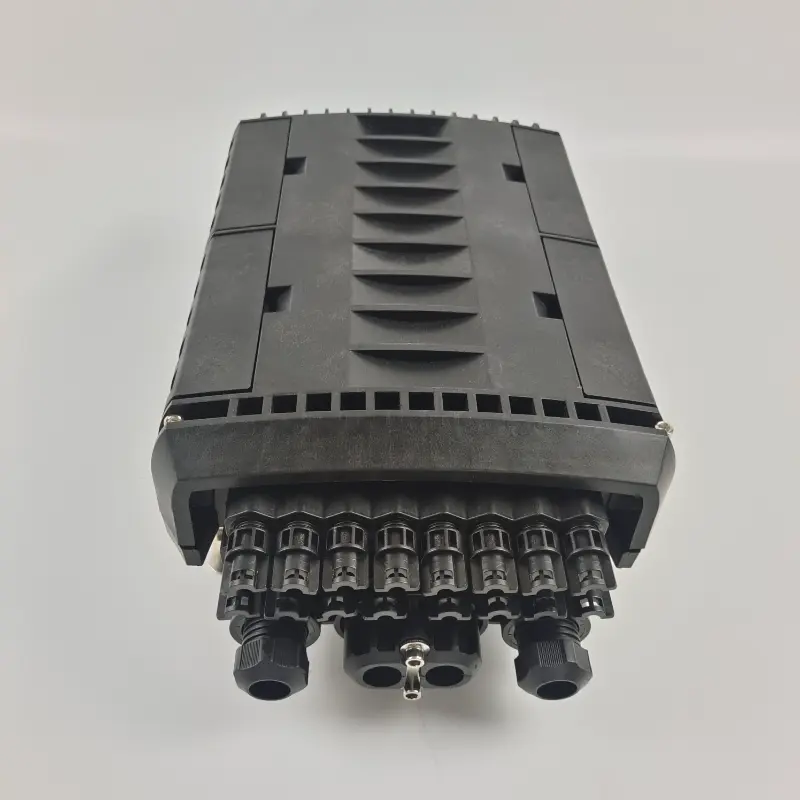

Tuotenäyttö

Sovellus ja toiminnallisuus

FTTH Fiber Optic ATB Distribution Box YY-H066 soveltuu useisiin kuitukäyttö- ja jakelusovelluksiin:

FTTH Last-Mile -jakelu

Käytetään kuituliityntä- ja jakelupisteenä syöttökaapeleiden ja tilaajan pudotuskaapeleiden välillä asuin- ja laajakaistaverkoissa.

ODN-jakelupisteet

Soveltuu optisen jakeluverkon solmuihin, joissa kuitujako, varastointi ja jakelu on integroitava yhteen ulkokoteloon.

FTTB ja moniasuntorakennukset

Voidaan asentaa rakennusten sisääntulopisteisiin tai jakelupisteisiin reitittämään kuidut kohti yksittäisiä asuntoja, toimistoja tai muita tilaajayksiköitä.

Ilmakuituverkot

Soveltuu pylväisiin ja yläpuoliseen FTTH-käyttöön, mukaan lukien verkot, joissa käytetään itsekantavia pudotuskaapeleita.

Haudatut ja kanavaasennukset

IP68-kotelointia voidaan käyttää maanalaisessa tietoliikenneinfrastruktuurissa, mukaan lukien kaivot ja kaapelikanavat, joissa vaaditaan suojaa kosteudelta ja pölyltä.

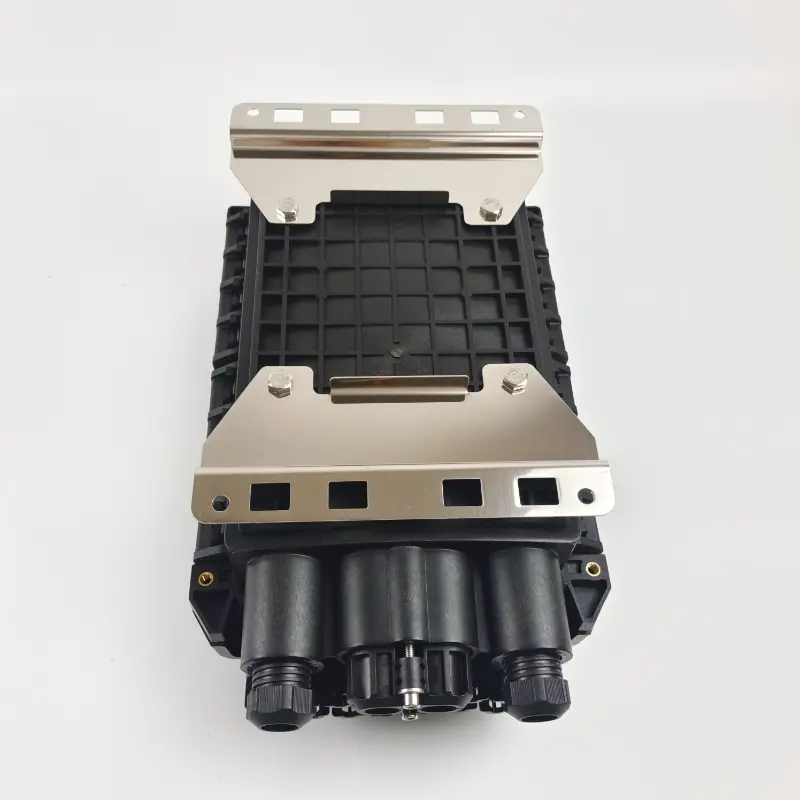

Seinäasennukset

Soveltuu ulkoseiniin, tietoliikennelaitteistoalueisiin ja muihin kiinteisiin asennuspisteisiin, joissa tarvitaan kompaktikuitujakelukotelo.

Käyttöönottoskenaariot

Kenttäkokemus – Etelä-Amerikka

YY-H066 FTTH Fiber Optic ATB Distribution Box on otettu käyttöön useilla Etelä-Amerikan markkinoilla – mukaan lukien Ecuador, Kolumbia, Chile ja Peru – joissa verkko-operaattorit kohtaavat erilaisia ​​ilmastohaasteita Amazonin kosteudesta Andien kylmään ja rannikon suolasuihkeeseen. Kaikissa näissä maissa koteloa kutsutaan yleisesti IP68 NAP:ksi sen poikkeuksellisten tiivistys- ja jakeluominaisuuksien vuoksi.

"Valitsimme Ningbo Yuanyin ATB-laatikot maaseudun FTTH-laajennukseen Ecuadorin rannikko- ja ylängöillä. Kahden vuoden kosteissa trooppisissa ja kylmissä Andien olosuhteissa IP68-tiiviste pysyy ennallaan – ei vettä pääse sisään. 16-porttinen NAP-konfiguraatio mahdollistaa tehokkaan palvelun hajautetuille tilaajille4, asennusaika ja asennusaika.

— Network Deployment Manager, Ecuadorin teleoperaattori

"Projektimme Kolumbian Karibian rannikolla vaativat laitteita, jotka kestävät korkeaa kosteutta ja suolapitoista ilmaa. YY-H066:n PP+GF-kotelo ei näytä korroosiota 18 kuukauden jälkeen. Yksittäisen kaapelinhallintaominaisuuden avulla voimme lisätä tilaajia koskematta olemassa oleviin jatkoksiin. Olemme standardoineet tämän mallin kaikille uusille IP68FT NTHAPde -solmuille."

— tekninen johtaja, kolumbialainen FTTH-järjestelmäintegraattori

Chilessä, jossa päivän ja yön lämpötilaerot ylittävät 30 °C, YY-H066 on validoitu kaikissa Atacaman autiomaassa ja Patagonian alueilla – 18 kuukauden äärimmäisen kuumuuden ja UV-altistuksen jälkeen kotelossa ei havaittu halkeamia, haalistumista tai tiivisteen hajoamista.

Globaali läsnäolo

Etelä-Amerikan lisäksi YY-H066:ta käytetään Kaakkois-Aasiassa (trooppinen monsuuni), Lähi-idässä (äärimmäinen lämpö ja hiekkamyrskyt) ja Afrikassa (korkea pölyisyys ja korkea kosteus).

FAQ

Mihin verkkoon YY-H066 FTTH Fiber Optic ATB Distribution Box sopii?

YY-H066:ta voidaan käyttää FTTH-, FTTx-, FTTB- ja ODN-verkoissa. Se sopii paikkoihin, joissa syöttö-, jakelu- ja pudotuskuidut on jaettava, järjestettävä ja jaettava yhteisestä ulkotukipisteestä.

Mihin YY-H066 voidaan asentaa?

Koteloa voidaan käyttää antenni-, pylväs-, seinä-, maahan- ja kanavaasennuksissa. Sopiva asennustapa riippuu verkon sijoittelusta, kaapelin reitistä, asennusolosuhteista ja paikallisista projektin vaatimuksista.

Voidaanko sitä käyttää asuinrakennuksissa?

Kyllä. Se voidaan asentaa asuinrakennuksiin, kerrostaloasuntoihin, kerrostaloasuntoihin ja muihin tilaajayhteyksiin jakamaan kuituja yksittäisiin koteihin tai yksiköihin.

Sopiiko se maanalaisille kuitureiteille?

Kyllä. YY-H066:ta voidaan käyttää maa- ja kanavasovelluksissa, kun kotelo on asennettu projektin vaatimusten mukaisesti ja kaikki kaapeliläpiviennit ja tiivistekomponentit on asennettu oikein.

Millaisia ​​kaapeleita voidaan kytkeä?

Koteloa voidaan käyttää syöttö-, jakelu- ja pudotuskaapeleiden kanssa, jotka ovat yhteensopivia sen tulo- ja ulostuloporttien kanssa. Kaapelin yhteensopivuus tulee varmistaa kaapelin halkaisijan, kaapelin rakenteen, portin koon ja valittujen tiivistekomponenttien mukaan.

Miten kotelo tulisi valita uudelle projektille?

Valinta tulee tehdä tarvittavan kuitukapasiteetin, saapuvien ja lähtevien kaapelien lukumäärän, kaapelin halkaisijan, sovittimen tyypin, asennuspaikan, asennustavan ja odotetun tulevan laajennuksen perusteella.
