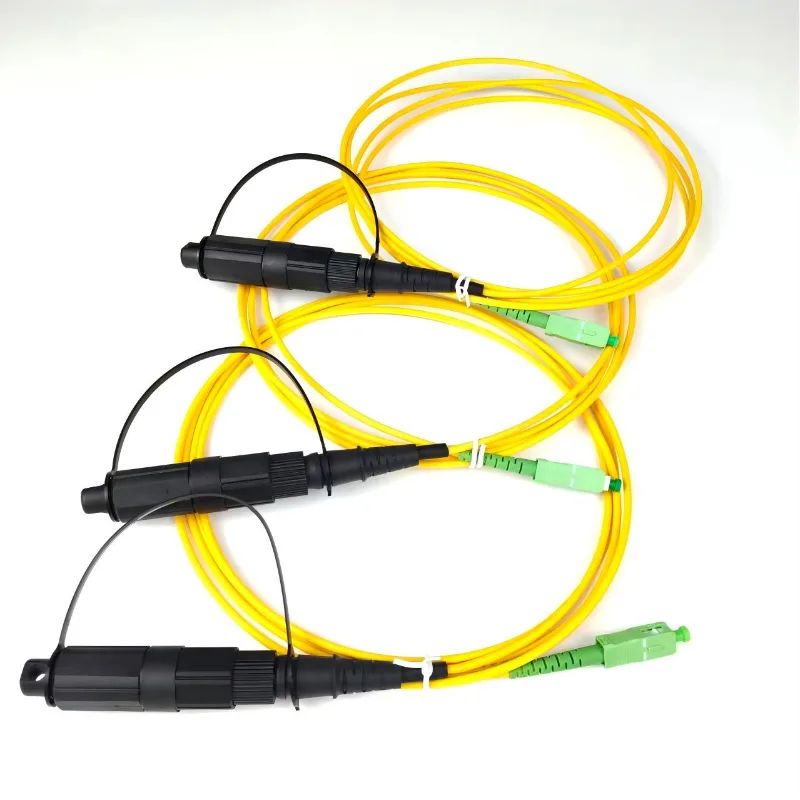

IP68 vedenpitävä patch-johto

Ningbo Yuanyi, ammattimainen kuituoptisten komponenttien valmistaja ja toimittaja Kiinassa, valmistama IP68 Waterproof Patch Cord on valmistettu ohjatun liitinkokoonpanon, kuidun kiillotuksen, tarkastuksen ja optisten testausprosessien avulla. Jokainen valmis johto testataan erikseen ennen toimitusta, jotta liittimen ja optisen suorituskyvyn tasaisuus säilyy.

Mikä on IP68 vedenpitävä patch-johto?

IP68 Waterproof Patch Cord on valmiiksi päätetty kuituoptiikka ulkokäyttöön, joka on suunniteltu FTTH-verkkoihin, ulkojakelupisteisiin, liityntäverkkoihin ja muihin asennuksiin, joissa vaaditaan luotettavia kuituyhteyksiä alttiina olevissa ympäristöissä.

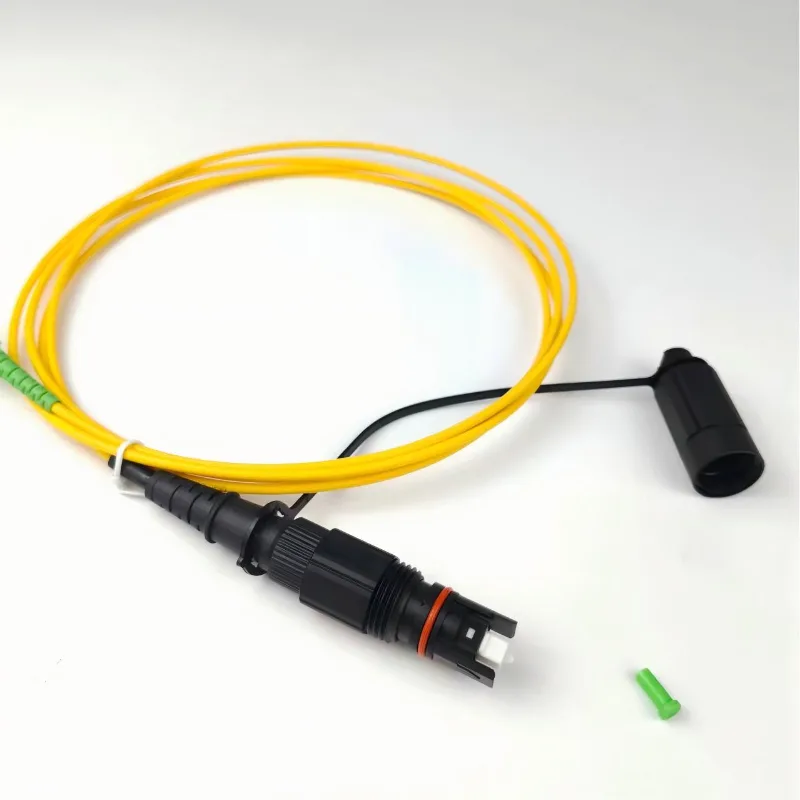

Tässä kokoonpanossa yhdistyvät IP68-luokiteltu vesitiivis IPSC-urosliitin ja tavallinen SC/APC-liitin. Ulkoliitin on varustettu kiinnitetyllä pölysuojalla, joka suojaa liitäntää pölyltä ja kosteudelta, kun se ei ole käytössä. Vakiokuitukonfiguraatiossa käytetään OS2-yksimuotokuitua, kun taas G.657.A1-taivutukselle herkkä kuitu on saatavana asennuksiin, joissa reititysvaatimukset ovat tiukemmat.

Rakennemateriaalien tiedot

1. Liittimen parametrit

2. Kuitukaapelin tekniset tiedot

Kuituydin: OS2 yksimuotokuitu, 9/125 μm, yhteensopiva G.652D:n kanssa; G.657.A1 taivutukselle herkkä kuitu valinnainen kapeaan putkireititykseen

Ulkovaippa: LSZH vähäsavuinen nollahalogeenimateriaali; keltainen takki vakiona, musta PE ulkotakki tilauksesta

Kaapelin ulkohalkaisija: standardi 3,0 mm:n yksipuolinen liitäntäjohto / 5,0 mm pyöreä ulkokaapeli / pudotuskaapeli yhteensopiva; mukautettu ulkohalkaisija saatavilla erikoisprojekteihin

Vakiovaraston pituus: 1 m, 2 m, 3 m, 5 m, 10 m; mikä tahansa ei-standardi pituus, jota tukee tehtaan räätälöity tuotanto

Optinen suorituskyky (testiolosuhteet: 23℃ ympäristön lämpötila)

Tärkeimmät ominaisuudet

· IP68 vedenpitävä ulkoliitin vaativiin ulkoympäristöihin

· Ennalta päätetty rakenne nopeuttaa kenttäasennusta ja -liitäntää

· SC/APC-liitin vakiokuituliitäntäyhteensopivuutta varten

· OS2 9/125 μm yksimuotokuitu vakiona

· G.657.A1-kuituvaihtoehto tiukemmalle reititykselle ja tiheämmille asennuksille

· Insertaatiohäviö ≤0,30 dB

· APC-palautushäviö ≥60 dB

· Käyttölämpötila: -40°C - +75°C

· Yhteensopiva 3,0 mm:n simplex-patch-kaapelin, 5,0 mm:n pyöreän ulkokaapelin ja kuitupudotuskaapelin kanssa

· Saatavilla mukautettu kaapelin pituus, kuitutyyppi, vaippa, liitinkokoonpano ja OEM-merkintä

· 100 % optinen testaus valmiille kokoonpanoille

Tyypilliset sovellukset

IP68 vedenpitävä liitäntäjohto sopii:

· FTTH-käyttöverkot

· Ulkokuitujakelulaatikot

· Kuituliitännät

· Tukiasema ja tietoliikenneinfrastruktuuri

· Ulkoviestintäkaapit

· Ilma- ja tienvarsikuituasennukset

· Kuituliitännät alttiina sateelle, pölylle ja lämpötilan muutoksille

· Ennalta päätetty ulkokuidun käyttöönotto

Mekaaninen ja ympäristöllinen luotettavuus

1 Mekaaninen suorituskyky

Vetolujuus: Staattinen aksiaalinen jännitys ≥100N; optisen häviön lisäys ＜ 0,1 dB kuorman poistamisen jälkeen, soveltuu ulkona raahaavaan rakentamiseen

Taivutuskestävyys: 1000 dynaamista taivutusjaksoa 10 mm:n säteellä häviön vaihtelulla ＜0,1 dB; Vähimmäisasennuksen taivutussäde ≥10×kaapelin ulkohalkaisija; Pitkäaikainen staattinen taivutussäde ≥15×kaapelin ulkohalkaisija

Liitäntäjakson kesto: ≥500 liitäntäjaksoa IPSC-vedenpitävälle liittimelle; ≥1000 sykliä SC/APC-liittimelle ilman optisen suorituskyvyn heikkenemistä

Sivuttainen puristusvastus: Kestää 1000N/100mm sivupainetta, ei vaipan halkeilua tai kuidun katkeamista sisällä

2 ympäristöön sopeutumiskykyä (sovita globaaleihin ilmastovyöhykkeisiin)

Käyttölämpötila: -40 ℃ ~ +75 ℃, sopii kylmään Pohjois-Eurooppaan ja korkean lämpötilan trooppiseen ulkokäyttöön

Varastointilämpötila: -50 ℃ ~ +85 ℃, ei komponenttien vanhenemista pitkän matkan merikuljetuksen aikana suljetuissa säiliöissä

Kostean lämmön vanheneminen: 1000 tunnin säilytys alle 85 ℃ ja 85 % suhteellinen kosteus, ei vesivuotoa suljetun kotelon sisällä, häviön lisäys ≤0,2 dB

UV-kestävyys: 2000 tunnin UV-altistustesti ilman kotelon halkeamia tai tiivisterenkaan kimmohäiriöitä, takaa pitkän käyttöiän ulkoasennuksessa

Tuotteen konfigurointi ja mukauttaminen

5.1 Mallin koodaussääntö (helposti globaalien asiakkaiden tehdä tilauksia)

Malliesimerkki: YY-IPSC-OS2-APCAPC-2M Selitys: YY = Ningbo Yuanyi Factory, IPSC = vedenpitävä liitintyyppi, OS2 = yksimuotokuitu, APCAPC = molemmat päät APC Polish, 2M = kaapelin pituus 2 metriä

5.2 Tehtaan mukautusasetukset

Päätypinnan muutos: Sininen SC/UPC-liitin saatavilla letkun päähän erilaisten palautushäviövaatimusten täyttämiseksi

Kaapelityypin päivitys: Yhteensopiva 3,0 mm:n välijohdon, 5,0 mm:n pyöreän ulkokaapelin tai pudotuskaapelin kanssa – valitse asennustarpeiden mukaan

Takin päivitys: Jyrsijöitä kestävä modifioitu takki, säänkestävä musta PE-takki suoraan hautaamiseen ja ankariin ilmaolosuhteisiin

Erityinen kuitupäivitys: G.657.A1 erittäin taipumaton kuitu kapeisiin putkiin ja tiheisiin johdotusskenaarioihin

OEM-brändäys: Räätälöity tulostus asiakkaan logolla, projektin viivakoodilla ja erän seurantakoodilla; neutraali valkoinen etiketti pakkaus tuettu

5.3 Asennusohjeet

Ennen liittämistä

Puhdista keraaminen holkki sopivalla nukkaamattomalla optisella puhdistuspyyhkeellä ennen yhdistämistä. Pöly tai epäpuhtaudet päätypinnassa voivat lisätä liitäntähäviöitä ja heikentää liitoksen luotettavuutta.

Vesitiivis liitinliitäntä

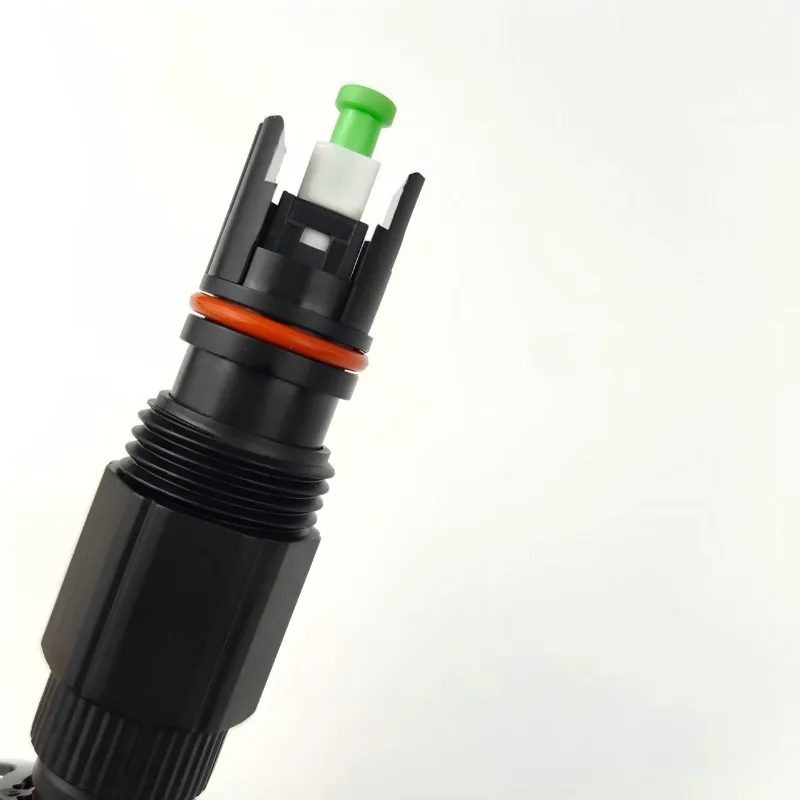

Varmista, että tiivistysalue on puhdas ja kunnolla paikoillaan. Kiristä IPSC-liitin kokonaan liittimen rakenteen mukaisesti varmistaaksesi, että tiivisterakenne on kunnolla kiinni.

Kaapelin reititys

Vältä jyrkkiä mutkia, liiallista vetovoimaa ja suoraa kuormitusta liittimen runkoon. Käytä asennuksen aikana kaapeliin tarvittaessa vetovoimaa sen sijaan, että käytät liitintä vetokohtana.

Käyttämättömät liitännät

Pidä kiinnitetty pölysuojus ja liittimen pölytulppa oikein asennettuina, kun liitin ei ole käytössä. Tämä auttaa suojaamaan optista liitäntää pölyltä, kosteudelta ja muilta epäpuhtauksilta.

Pakkaus ja vienti

IP68 Waterproof Patch Cords on pakattu kaapelin pituuden, liitinkokoonpanon ja kuljetusvaatimusten mukaan.

Sisäpakkaus

Jokainen kuitupaikkajohto voidaan pakata yksittäin suojaavaan PE-pussiin tai räätälöityyn pakkaukseen kontaminaatioiden ja vaurioiden vähentämiseksi käsittelyn aikana.

Ulkopakkaus

Vientilaatikoissa käytetään sopivia aaltopahvia pakkausmateriaaleja suojaamaan kokoonpanoja kotimaan kuljetuksen, merirahdin, lentorahdin ja muiden logistiikkaprosessien aikana.

Dokumentaatio

Tarkastusasiakirjat, pakkausluettelot ja muut vientiasiakirjat voidaan toimittaa tilaus- ja kohdevaatimusten mukaan.

Miksi valita Ningbo Yuanyi

Ningbo Yuanyi on erikoistunut kuituoptisiin passiivikomponentteihin ja valmiiksi päätettyihin kuitukokoonpanoihin tietoliikenne- ja FTTH-sovelluksiin.

Ostajille, jotka hankkivat IP68 vedenpitäviä kuituoptisia patch-johtoja Kiinasta, yritys tarjoaa:

· Oma tuotanto ja kokoonpano

· Hallitut liitin- ja kiillotusprosessit

· Valmiiden kokoonpanojen 100 % optinen testaus

· Vakio- ja mukautetut kaapelikokoonpanot

· OEM- ja yksityisten merkkien tuki

· Joustavat kaapelipituudet ja pakkaus

· Tuki joukkotilauksille ja projektikohtaisille tilauksille
