Vesitiivis valmiiksi kytketty pudotuskaapeli Patch Cord on tehtaalla päätetty valokuitukaapelikokoonpano, joka on kehitetty nopeisiin ja luotettaviin ulkoisiin kuituliitäntöihin. Siinä yhdistyvät G.657A1-taivutukselle herkkä yksimuotokuitu, kompakti pudotuskaapelirakenne ja IP68-luokiteltu vedenpitävä liitin, joka yksinkertaistaa kuidun käyttöönottoa FTTH- ja muissa ulkoverkoissa.
Yuanyin Kiinassa valmistama se soveltuu sovelluksiin, joissa nopea asennus, vakaa optinen suorituskyky sekä suoja kosteudelta ja ulkoolosuhteilta ovat tärkeitä.
1， Plug-and-play-ei vaadi kenttäliitoksia tai kiillotusta, mikä vähentää merkittävästi asennusaikaa ja kustannuksia
2, IP68 vedenpitävä tiiviste kaksikerroksisilla silikoni-O-renkailla ja paloa hidastavalla PC-kotelolla, sopii pitkäaikaiseen ulkoaltistukseen
3，Taivutukselle herkkä G.657A1-kuitu varmistaa vakaan signaalinsiirron myös ahtaissa tiloissa
4, Valinnaiset liitinkokoonpanot: kaksi IP68-vesitiivistä päätä / yksi IP68-pää + standardi SC-sisäliitin
5 ， Itsekantava muotoilu lähettilangalla antenniasennukseen
6，Tällä hetkellä ensisijainen valinta ulkokaapeleiden pikaliitäntöihin FTTH-viimeisen kilometrin pääsyssä, ulkovalvontaan, ulkotiloihin ja kampuksen optiseen viestintään
7，LSZH-takki standardi, UV-kestävä musta PE valinnainen pidentää käyttöikää ulkona (≥20 vuotta)
Pudotuskaapeli on rakennettu keskimmäisen yksimuotoisen optisen kuidun ympärille ja vahvistettu rinnakkaisilla lujuuselementeillä. Integroitu teräslanka tarjoaa mekaanista lisätukea itsekantavalle antenniasennukselle.
· Optinen kuitu: G.657A1 taivutukselle herkkä yksimuotokuitu
· Voimajäsenet: Kaksi rinnakkaista FRP-tankoa, Ø0,5 mm
· Viestiviesti: 1,0 mm fosfatoitu teräslanka
· Ulkovaippa: LSZH-standardi / UV-kestävä musta PE valinnainen
· Kaapelikokoonpano: Litteä jousityyppinen pudotuskaapeli
|
Parametri |
Erittely |
|
Kaapelin tyyppi |
Litteä jousityyppinen pudotuskaapeli |
|
Vakiomitta |
(2,0 × 3,0) ±0,1 mm, lähettimen kanssa 5,0±0,2 mm |
|
Vahvuus jäsenet |
Kaksi rinnakkaista FRP-tankoa (φ0,5 mm) |
|
Messenger Wire |
1,0 mm fosfatoitu teräslanka |
|
Ulkovaipan materiaali |
LSZH (vakio) / musta UV-kestävä PE (valinnainen) |
|
Asennusmenetelmät |
Antenni, seinälle asennettu, putki, matala suora hautaus |
|
Parametri |
Arvo |
|
Kuitutyyppi |
G.657A1, taipumaton yksimuotokuitu |
|
Ydinmäärä |
1 ydin |
|
Tila Kentän halkaisija |
9μm / 125μm |
|
Toiminta-aallonpituudet |
1310nm / 1490nm / 1550nm |
|
Vaimennus @1310nm |
≤ 0,4 dB/km (vakio) / ≤ 0,36 dB/km (premium) |
|
Vaimennus @1550nm |
≤ 0,3 dB/km (vakio) / ≤ 0,22 dB/km (premium) |
|
Makrotaivutushäviö @1550nm, φ30mm × 10 kierrosta |
≤ 0,25 dB |
|
Makrotaivutushäviö @1625nm, φ30mm × 10 kierrosta |
≤ 1,00 dB |
|
Makrotaivutushäviö @1550nm, φ20mm × 1 kierros |
≤ 0,75 dB |
|
Makrotaivutushäviö @1625nm, φ20mm × 1 kierros |
≤ 1,50 dB |
|
Parametri |
Erittely |
|
Päätypinnan tyyppi |
APC / UPC (valittavissa) |
|
Yhden pään lisäyshäviö |
≤ 0,3 dB |
|
Tuottotappio (APC) |
≥ 55 dB |
|
Palautustappio (UPC) |
≥ 50 dB |
|
Parittelun kestävyys |
≥ 1000 jaksoa, häviön vaihtelu ≤ 0,2 dB |
|
Sisäänpääsyn suojausluokitus |
IP68 (vesitiivis pitkäaikaisessa upotuksessa) |
|
Asunnon materiaali |
Paloa hidastava PC + kaksikerroksiset punaiset silikoni-O-renkaat |
|
Vedonpoisto |
Aaltopahvikotelo estää kaapelin juuren katkeamisen |
Saatavilla olevat tyypit: SC-APC / SC-UPC
Ei vedenpitävää tiivistystä – vain kuiviin sisätiloihin (kaapit, halkaisijat, ONU). Ei ulkokäyttöön.
|
Parametri |
Erittely |
|
Lyhytaikainen vetokuormitus |
≥ 600 N ~ 800 N |
|
Pitkäaikainen työjännite |
≥ 200 N ~ 300 N |
|
Lyhytaikainen puristuskestävyys (N/100mm) |
≥ 2200 N |
|
Pitkäkestoinen iskunkesto (N/100mm) |
≥ 1000 N |
|
Staattinen taivutussäde |
≥ 30 mm |
|
Dynaaminen taivutussäde |
≥ 60 mm |
|
Kuljetus-/varastointilämpötila |
-40 ℃ ~ +60 ℃ |
|
Asennuslämpötila |
-10 ℃ ~ +50 ℃ |
|
Käyttölämpötila |
-40 ℃ ~ +70 ℃ |
|
Ulkona UV-käyttöikä |
≥ 20 vuotta |
|
Lämpötilapyöräilytesti |
100 jaksoa -40 ℃ - 70 ℃, häviön vaihtelu ≤ 0,2 dB |
|
Kostean lämmön ikääntymistesti |
500 tuntia @ 85 ℃ / 85 % RH, ei tiivisteen vuotoa tai vanhenemista |
|
Vaihtoehto |
Kokoonpano |
Suositeltu sovellus |
|
Tyyppi A |

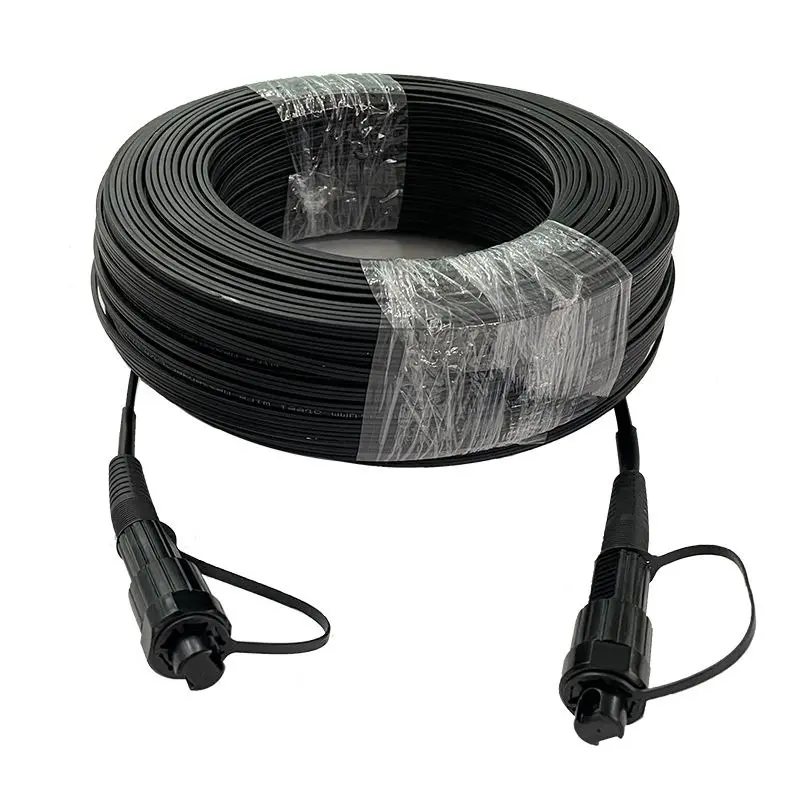

Kaksi IP68 vedenpitävää päätä |
Täysi ulkoilu, maanalainen putki, veden peittämät kaivot, moniosainen kaskadilaajennus |
|
Tyyppi B |

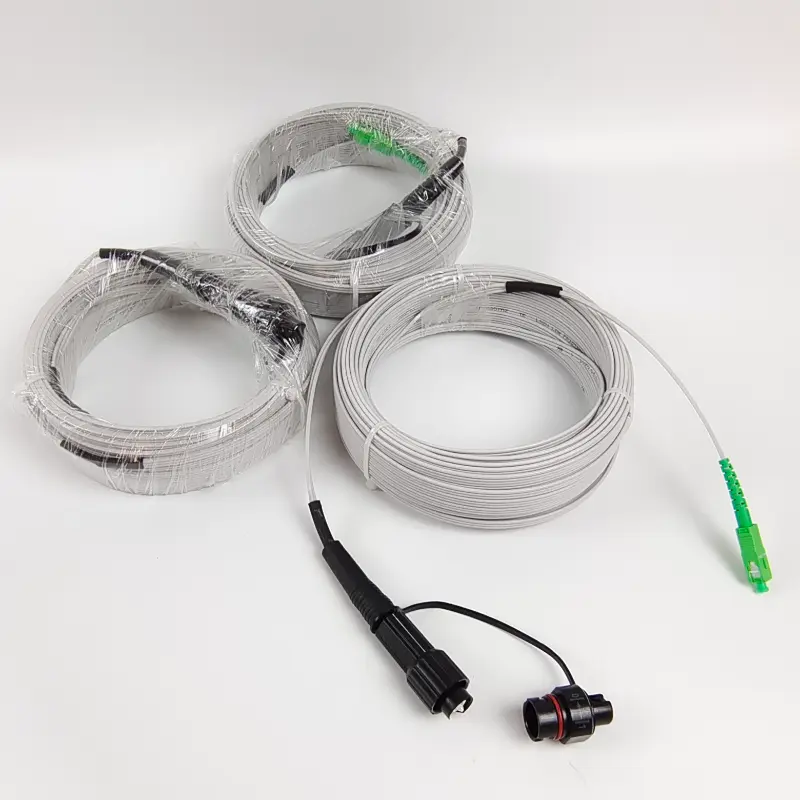

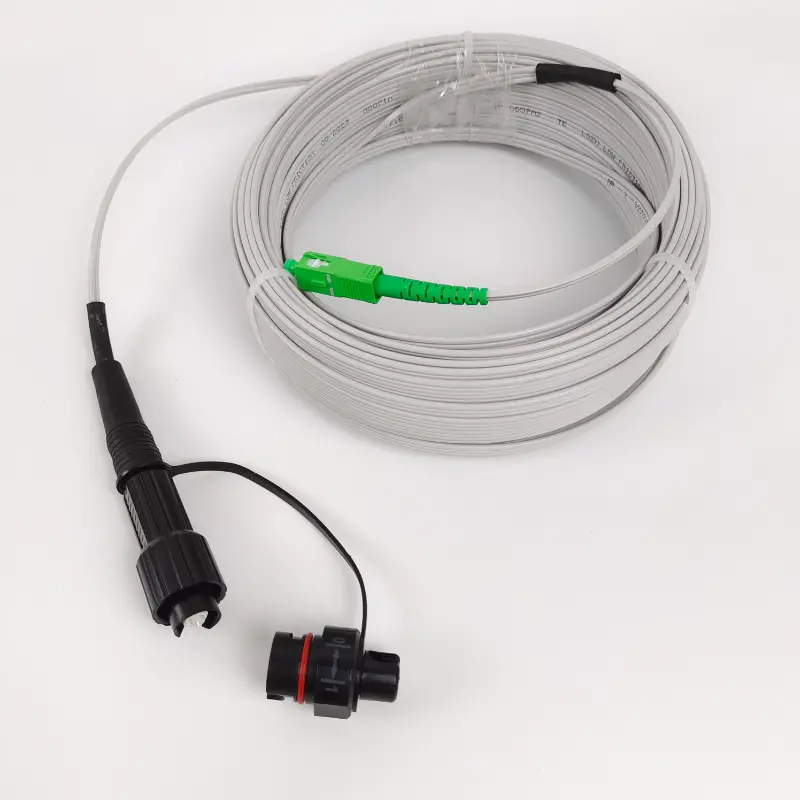

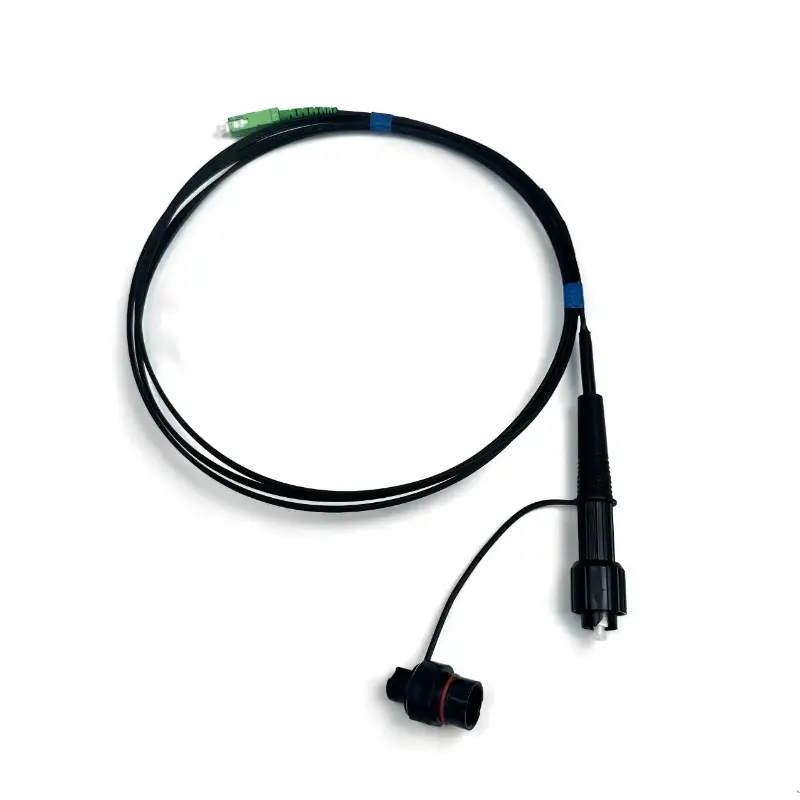

Yksi IP68-vesitiivis pää + SC-sisäliitin |
FTTH-pääsy – vesitiivis ulkopää, sisäpää liitetty kuiviin laitteisiin (päävirtaratkaisu) |
Tehtaalla valmiiksi päätetty – ei vaadi fuusioliittimiä tai paikan päällä tehtävää kiillotusta
Uros/naarasrakenne mahdollistaa helpon laajentamisen pitkiä matkoja useiden osien kautta
Sisäliittimen pää ei saa olla alttiina sateelle tai kosteudelle
Varmista, että IP68-liittimen kierteet kiristetään kunnolla vedenpitävyyden säilyttämiseksi
IP68-vesitiivis esiliitetyn pudotuskaapelin patch-johto on suunniteltu kuitujen ulkokäyttöön ja lyhyen matkan kuitujen yhteenliittämissovelluksiin, joissa vaaditaan nopeaa asennusta ja ympäristönsuojelua.
Käytetään ulkoisten kuitujakelupisteiden liittämiseen tilaajapuolen laitteisiin vähentäen samalla kentän päättämisen tarvetta.
Soveltuu IP-kameroihin ja muihin valokuituihin liitettyihin valvontalaitteisiin, jotka asennetaan ulkotiloihin.
Voidaan käyttää kuituliitäntöihin langattomiin ulkotiloihin ja viestintälaitteisiin, joissa vaaditaan vedeneristystä.
Soveltuu optisiin ulkolinkkeihin kampuksilla, teollisuuslaitoksissa, kuljetuskohteissa ja muissa hajautetuissa viestintäympäristöissä.
IP68-liitinkokoonpano sopii ympäristöihin, joissa liittimet voivat altistua sadevedelle, kondensaatiolle tai tilapäiselle upotukselle.
Ningbo Yuanyi on johtava Kiinan vedenpitävä esiliitetty Drop Cable Patch Cord -tehdas, joka tarjoaa kattavat mukautusvaihtoehdot:
Liittimen kiillotus: SC/UPC tai SC/APC eri verkkovaatimusten mukaan
Kaapelin pituus: Mikä tahansa mukautettu pituus 1 metristä 200 metriin+
Takin materiaali: LSZH-standardi, UV-kestävä musta PE äärimmäiseen ulkokäyttöön
Kuitupäivitys: G.657A1 taivutukselle herkkä kuitustandardi, muut kuitutyypit saatavilla pyynnöstä
OEM-brändäys: Räätälöity tulostus asiakkaan logolla, projektin viivakoodilla ja erän seurantakoodilla
Pakkaus: Neutraaleja white-label-pakkauksia tai mukautettuja merkkipakkauksia tuetaan
Yuanyi on erikoistunut kuituoptisiin passiivikomponentteihin ja valmiiksi päätettyihin kuituoptisiin kokoonpanoihin viestintäverkkosovelluksiin.
Vesitiiviin esiliitetyn pudotuskaapelin liitosjohdon valmistus ja laadunvalvonta voivat kattaa koko kokoonpanoprosessin, mukaan lukien liittimen kokoonpanon, ruiskupuristuksen, kuidun päättämisen, kiillotuksen ja optisen suorituskyvyn testauksen.
Yritys tukee vakiotuotantoa sekä OEM- ja projektikohtaista räätälöintiä jakelijoille, järjestelmäintegraattoreille, teleurakoitsijoille ja verkkoinfrastruktuuriprojekteille.
Tuotedokumentaatio, pätevyystiedot ja soveltuvat testiraportit voidaan toimittaa projektin ja asiakkaan vaatimusten mukaisesti.
